NJS大功率液压扭矩扳手（液压扭力扳手）

一、NJS大功率液压扭矩扳手（液压扭力扳手）产品的型号及适用螺栓、螺母范围
表1 型号、参数及适用范围。若空间小可选择：YK中空液压扳手(M22-100)


二、NJS大功率液压扭矩扳手（液压扭力扳手）产品简介
随着我国机械制造业的技术水平的不断提高，为确保产品质量，许多设备和设施已经并将日益广泛的采用高强度螺栓，并对螺栓的紧固的预紧力矩提出严格的要求，尤其是承受重载荷及强烈冲击振动的重型机械设备就更为重要，为了提高螺纹联接质量及可靠性，精确地控制高强度螺栓联接的预紧力矩，本厂科技人员综合应用国内外先进技术，研制成功液压扭矩扳手，可帮助您解决这一难题。
液压扭矩扳手是帮助您装、拆螺栓、螺母，同时能比较准确的控制拧紧扭矩的理想工具，它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。

三、NJS大功率液压扭矩扳手（液压扭力扳手）结构及工作原理

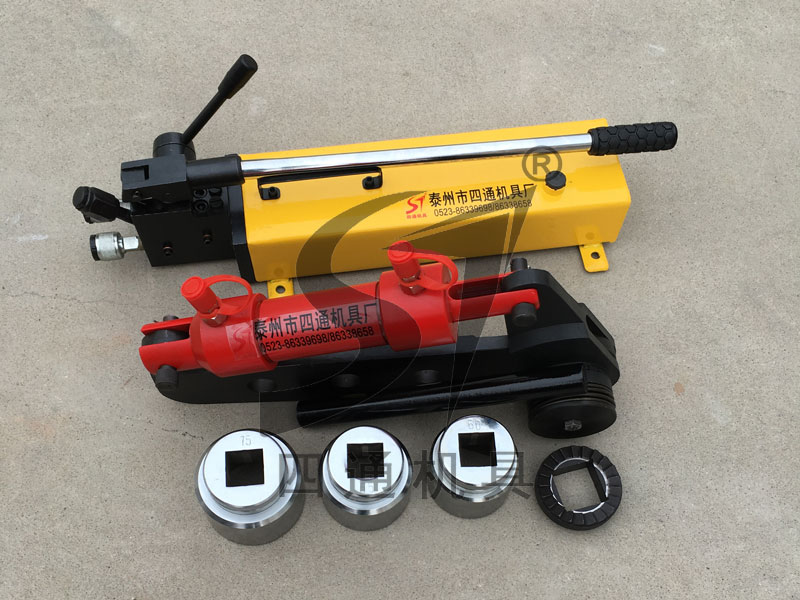

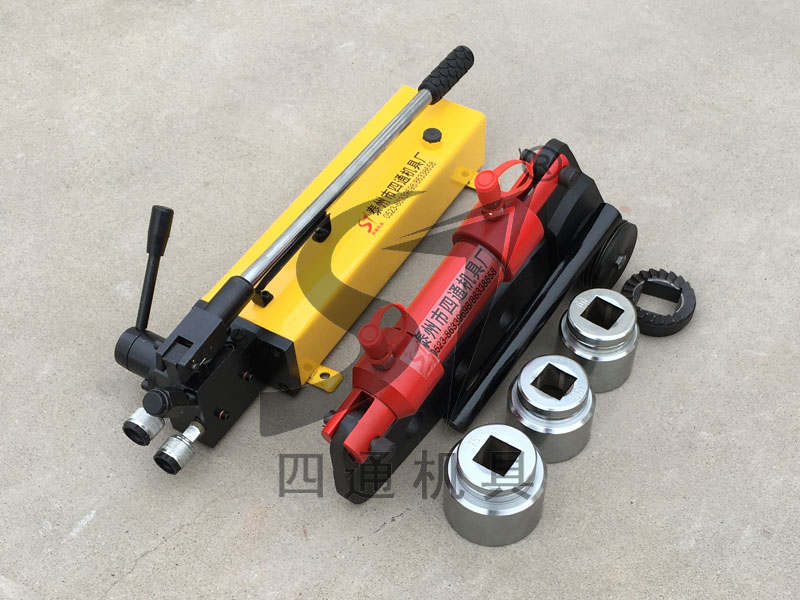

液压扭矩扳手（液压扭力扳手）（见图1）由手动高压泵和带棘轮式液压扭矩扳手两部分组成。操纵手动高压泵的手柄，液压缸产生推力，经过曲柄系统形成力矩，带动螺母转动一个角度，使扭矩传递到带棘轮装置的内六角套筒上从而传递给螺栓联接，按要求预紧螺栓。
手动高压泵由操纵手柄，高压泵、换向阀、油箱、压力表和带快速接头的输油管等组成。带棘轮式液压扳手由高压油口、液压油缸、曲柄、反力杆、棘轮装置、套筒等组成、前者系动力源部件，后者为扭矩执行机构。

七、NJS大功率液压扭矩扳手（液压扭力扳手）液压扭矩扳手应用
1、根据螺纹联接尺寸范围选取您所需用的扳手型号，不得用小型号手扳手紧固大规格的螺栓。
2、油缸压力不得超过油压63MPa，以免损坏液压系统。
3、按照表2及各不同型号的扳手，相应公式计算您所需要的压力（MPa）或扭矩（N.m）。
示例1：使用NJS-I型扳手，紧固M30螺栓，预紧扭矩为1004N.m查表2根据公式P=M1/158=1004/158≈6.4MPa。压力表指针指至6.4MPa时，其扭矩即为1004N.m。
示例2：使用NJS-II型扳手，紧固M42螺栓，预紧扭矩为2806N.m查表2根据公式P=M2/200=2806/200≈14MPa。压力表指针指至14MPa时，其扭矩即为2806N.m。
示例3：使用NJS-III型扳手，紧固M64螺栓，预紧扭矩为10147N.m查表2根据公式P=M3/236=10147/236≈43MPa。压力表指针指至43MPa时，其扭矩即为10147N.m。
示例4：使用NJS-IV型扳手，紧固M80螺栓，预紧扭矩为19626N.m查表2根据公式P=M4/657=19626/657≈29.9MPa。压力表指针指至29.9MPa时，其扭矩即为19626N.m。
示例5：使用NJS-V型扳手，紧固M100螺栓，预紧扭矩为39960N.m查表2根据公式P=M4/657=39960/657≈60.8MPa。压力表指针指至60.8MPa时，其扭矩即为39960N.m。
反之，如已知压力（MPa）根据表2所给的相应公式亦可求出相应的扭矩（N.m）

表2 液压扭矩扳手油缸与对应扭矩以及压力、扭矩计算公式

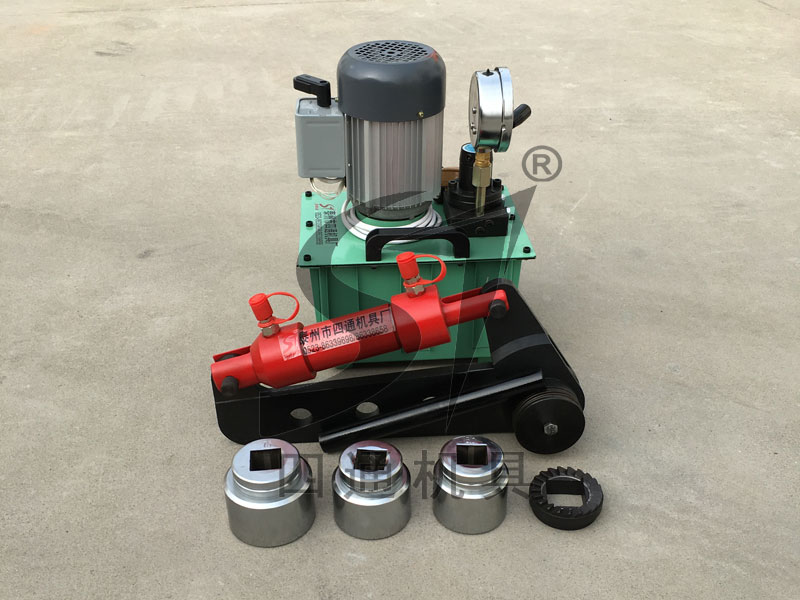

购买液压扳手需提供：螺栓直径：M（ ）或螺母对边：S（ ） ；液压方式 ：（ ）（手动或电动）

特殊可提供：所需扭矩：（ ） 螺栓中心到设备距离：（ ）mm
