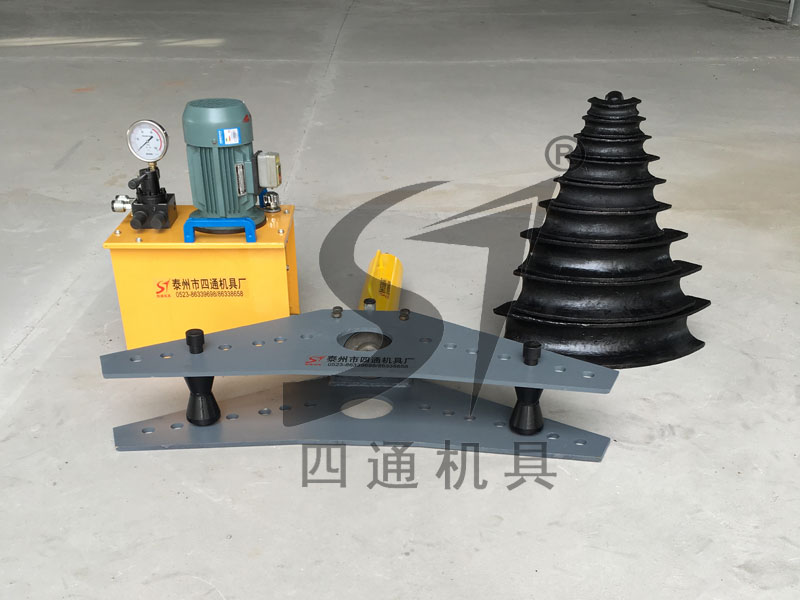

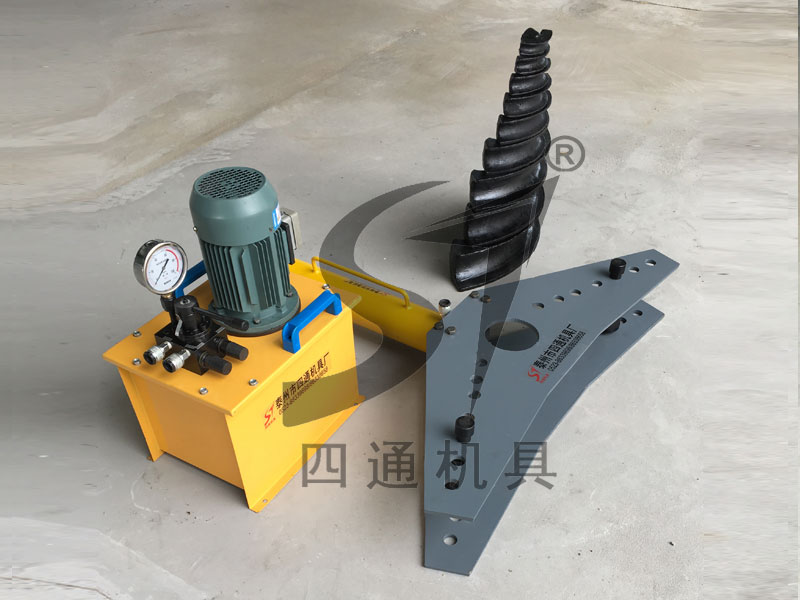

厚壁电动液压弯管机

  • 品牌:   四通
  • 型号:   WYQ
  • 专业的技术团队30年研发生产制造经验,为您量身打造
  • 四通采用技术标准,并严格执行,规格多、品种全、发货及时
  • 拥有先进的生产设备,严格遵照ISO9001国际质量体系生产
  • 大厂品牌有实力、产品质量有保障,充沛的产能保证及时供货
  • 四通拥有成熟的液压工具生产工艺及生产技术,质量优
  • 实行计划管理,注重过程控制,成品出厂试车实验
  • 只需把您的要求和基础参数提供给我们,就会给您满意的产品
  • 为您所需的液压工具现场安装、调试等工程项目提供技术支持
  • 获取产品的信息及价格请点击点击这里给我发消息  点击这里给我发消息
产品详细信息

WYQ型电动液压弯管机是一种新型的弯管等多用工具。它具有结构合理,操作方便,使用安全,装卸快速,一机多用等优点。可弯大壁厚、大弯径的重型弯管机。
一、WYQ电动液压弯管机(电动弯管机)技术参数
若需要小壁厚,小管径的请选择 SWG系列手动液压弯管机(22-114mm)  或 DWG系列电动液压弯管机(22-114mm)
若需要更小壁厚和更小管径的请选择 SWG-22B手动弯管机(8-22mm)   或 SWG-25手动弯管机(10-25mm)
若需要自动液压弯管机请进入:STYW60C自动液压弯管机(22-60mm)

参数型号 弯管范围
mm
弯曲半径
mm
弯管壁厚
mm
油缸最大推力
KN
压力
Mpa
电压
V
WYQ-60 2寸 22-60 4x管径 ≤12 300 40 380
WYQ-76 3寸 22-76 4x管径 ≤12 300 40 380
WYQ-108 4寸 22-108 4x管径 ≤12 300 40 380
WYQ-114 5寸 22-114 4x管径 ≤12 300 40 380
WYQ-159 6寸 76-159 4x管径 ≤12 500 63 380
WYQB-60   2寸 22-60 6x管径 ≤12 300 40 380
WYQB- 76  3寸 22-76 6x管径 ≤12 300 40 380
WYQB-108   4寸 22-108 6x管径 ≤12 300 40 380

二、 WYQ电动液压弯管机(电动弯管机)结构及工作原理
   由电动油泵(10),高压油管(12),快速接头(13),工作油缸(8),柱塞(7),弯管部件[包括上花板(3),下花板(14),模头(4),辊轴(2)]组成。由电动油泵输出的高压油,经高压油管送入工作油缸内,高压油推动工作油缸内柱塞,产生推力,通过弯管部件弯曲管子 。
三、 用途
   弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外,还能卸下弯管部件(油缸)作为分离式液压起顶机使用。
四、 结构图. 弯管性能表

图3.芯轴使用时的加工范围

五 、使用方法及注意事项
1、使用方法:
(1) 参照电动油泵使用说明书。
(2) 先将工作油缸(8)旋入方档块(6)的内螺纹,使油缸后端装在支架上的车轮向下。
(3) 根据所弯管子的外径选择模头(4),套在柱塞(7)上,将两只辊轴所对应槽向着模头,然后放入相应尺寸的花板(3)孔中,再将上花板盖上,将所弯管子插入槽中,再将高压油管(12)端部的快速接头(13)活动部份向后拉并套在工作油缸(8)的接头上,将电动油泵(10)上的放油螺钉(11)旋紧,即可弯管。弯管完毕,放松放油螺钉,柱塞(7)即自动复位。
2、注意事项:
(1) 参照电动油泵使用说明书。
(2) 在有载荷时切忌将快速接头卸下。
(3) 本机具是用油为介质,要做好油及本机具的清洁保养工作,以免淤塞或漏油,影响使用效果。

1、车轮   8、油缸
2、辊轴   9、支架
3、上花板  10、电动油泵
4、模头   11、放油螺钉
5、连杆板  12、高压油管
6、方档块  13、快速接头
7、柱塞   14、下花板

购买弯管机选型需提供:管子外径: ( ) mm;管子壁厚: ( ) mm
特殊可提供:弯曲半径: ( ) ×管径(可选4倍或6倍);模具材质: ( ) (铸铁或铸钢);油泵: ( ) (电动或手动)
